Ss 3 রোল প্লেট রোলিং মেশিন প্রস্তুতকারক বাঁকানো যান্ত্রিক সমান্তরাল W11-20×2000

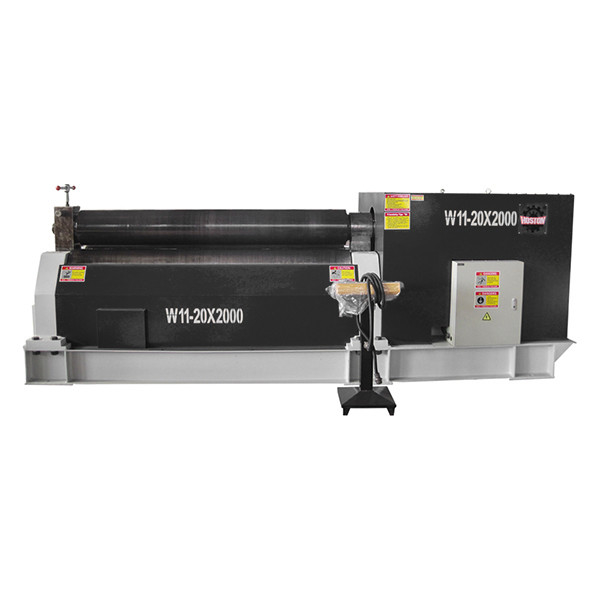

W11 3-রোলার মেকানিক্যাল সিমেট্রিকাল প্লেট রোলিং মেশিন W11-20×2000

1. নিম্ন রোলারটি প্রধান হ্রাসকারী মাধ্যমে প্রধান মোটর দ্বারা চালিত হয়। প্রধান হ্রাসকারী আউটপুট শ্যাফ্টটি দুটি নিম্ন রোলারকে একটি গ্রুপ গিয়ার হুইলের মাধ্যমে প্রেরণ করে।রোল ড্রাইভিং দিক প্রধান মোটর দ্বারা স্যুইচ করা হয়.
2. উপরের রোলের উত্তোলন আন্দোলন সহায়ক হ্রাসকারী মাধ্যমে সহায়ক মোটর দ্বারা উপলব্ধ করা হয়,যা বাম এবং ডান রোলার লেয়ারের নিচে কৃমি এবং কৃমি চাকা চালায় যাতে স্বয়ংক্রিয়ভাবে চলতে পারে, স্টিলের তারের বাদাম তৈরি করে যা কৃমি চাকা ঘোরানোর উপর ফিক্সড হয়, এবং সেই অনুযায়ী বল লেয়ার স্ক্রুগুলির উপরে এবং নীচে চলাচলের মাধ্যমে সম্পন্ন হয়।
3. গোলাকার সিলিন্ডারটি শেষ হওয়ার পরে আনলোডিং ডিভাইসটি ব্যবহার করা হয়। বাম লেয়ারিং আসনটি ছাড়ার আগে, উপরের রোলারটি স্ট্যান্ডার্ড উচ্চতায় তুলুন,এবং উপরের রোলার নীচে ভারসাম্য টান লাঠি সঙ্গে উপরের রোলার স্টপ করতে. তারপর টিল্টিং ভারবহন আসন উপর পিন শ্যাফ্ট আঁকা, টিল্টিং ভারবহন আসন উল্টানো, তারপর coiled পণ্য উপরের রোলার এক প্রান্ত থেকে বেরিয়ে আসতে পারে।
4. প্রধান উপাদানগুলি হ'লঃ তিনটি 45 স্টিলের কাঠামোগত রোলার, এইচআরসি 3545, সমর্থন ফ্রেমটি ঝালাই করা হয়, ঝালাইয়ের পরে প্রক্রিয়া, নীচের প্যালেটটি একটি ঝালাই অংশ।বল বিয়ারিং স্ক্রু এবং কৃমি গিয়ার 45 ইস্পাত forged অংশ.
5. বৈদ্যুতিক যন্ত্রাংশটি বিখ্যাত যন্ত্রপাতি গ্রহণ করে, স্থিতিশীল কর্মক্ষমতা, টেকসই, নিরাপদ এবং নির্ভরযোগ্য, সুবিধাজনকভাবে পরিচালনা করে।

W11 3-রোলার মেকানিক্যাল সিমেট্রিকাল প্লেট রোলিং মেশিন

কার্যকরী নীতি

কাঠামো শৈলী

মেশিনের কাঠামো শৈলী 3 রোলার সমান্তরাল। উপরের রোলার দুটি বোতাম রোলের কেন্দ্রীয় অবস্থানে উত্তোলনের আন্দোলন করে। এটি স্ক্রু বাদাম এবং কৃমি গিয়ার দ্বারা প্রেরণ করা হয়।দুই বোতাম রোলস প্রধান ড্রাইভ রোলস হয়. তারা গিয়ারবক্সের আউটপুট গিয়ার এবং বোতাম রোলারের মধ্যে জাল দ্বারা ঘোরান এবং নমন প্লেটের জন্য টর্ক সরবরাহ করে। এটি কমপ্যাক্ট, সহজ অপারেট এবং রক্ষণাবেক্ষণ।
