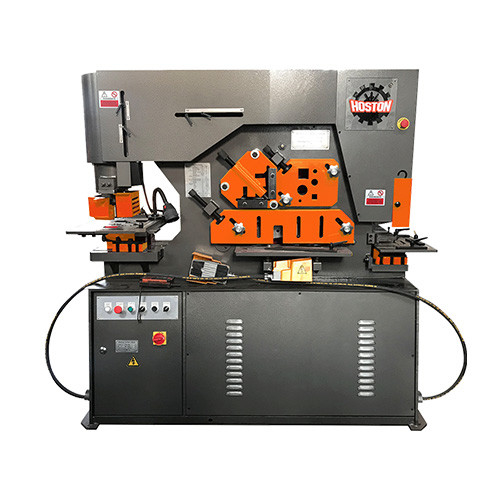

সিএনসি হাইড্রোলিক আয়রন ওয়ার্কার মেশিন HIW-90
- আমাদের হাইড্রোলিক আয়রন ওয়ার্কার হাইড্রোলিক ট্রান্সমিশন গ্রহণ করে। এটি দেশীয় মাল্টি-ফাংশন সমন্বিত punching এবং shearing মেশিনের সর্বশেষ পণ্য।
- এটি সমতল ইস্পাত, বর্গক্ষেত্র ইস্পাত, বৃত্তাকার ইস্পাত, কোণ ইস্পাত, চ্যানেল ইস্পাত, এবং আই-বিম কাটা, punch, ডাই কাটা করতে পারে।
- এটি একটি মেশিন টুল যা ধাতু কাটার, পঞ্চিং, প্লেট কাটার, বাঁকানো ইত্যাদির মতো একাধিক ফাংশনকে সংহত করে।
|
মডেল
|
HIW-60/D |
HIW-90/S/D |
HIW-120/S/D |
HIW-160/S/D |
| প্রক্রিয়াকরণ ক্ষমতা (KN) |
600 |
900 |
1200 |
1600 |
| উপাদান টান শক্তি ((এমপিএ) |
≤450 |
≤450 |
≤450 |
≤450 |
| রাম স্ট্রোক ((মিমি) |
80 |
80 |
80 |
80 |
| স্ট্রোকের সংখ্যা ((সময়/মিনিট) ((মিমি) |
৮-২২ |
৮-২২ |
৮-২২ |
৮-২২ |
| গলার গভীরতা ((মিমি) |
300 |
355 |
400 |
600 |
| কাটার কোণ |
৭° |
৮° |
৮° |
৮° |
| ফ্ল্যাট শেয়ারিং |
সর্বাধিক কাঁচা ক্ষমতা
(দৈর্ঘ্য*প্রস্থ) ((মিমি)
|
১৬×২৫০ |
২০×৩৩০ |
২৫×৩৩০ |
৩০×৩৫৫ |
| ৮×৪০০ |
১০×৪৮০ |
১৬×৬০০ |
২০×৬০০ |
| প্রোফাইল ইস্পাত শিয়ারিং |
বর্গক্ষেত্রের বার ((মিমি) |
40 |
45 |
50 |
55 |
| গোলাকার বার ((মিমি) |
45 |
50 |
60 |
65 |
| সি-চ্যানেল ((মিমি) |
126 |
160 |
200 |
280 |
| আই-বিম ((মিমি) |
126 |
160 |
200 |
280 |
| কোণ কাটিয়া |
90° শেভিং ((মিমি) |
১২০×১০ |
১৪০×১২ |
১৬০×১৪ |
১৮০×১৬ |
| 90° শেভিং ((মিমি) |
৭০x৮ |
৭০×১০ |
৮০×৭ |
৮০×১০ |
| গর্ত খোঁচা |
ম্যাক্স, ক্যাপাসিকে মারো।
(উপসর্গের * বেধ)
|
২৫x১৬ |
৩০×২০ |
৩৫×২৫ |
৩৮×৩০ |
| মোটর |
4 |
5.5 |
7.5 |
11 |
| মাত্রা ((মিমি) |
১৬৫০×৮০০×১৭৮০ |
১৯৫০×৯০০×১৯৩০ |
২৩৫০×৯৮০×২১০০ |
২৬৮০×১০৬০×২৩৮০ |
স্ট্যান্ডার্ড সিরিজঃ
এই মেশিনে শুধু একজন অপারেটর কাজ করতে পারে।
একটি পাম্প, একটি মোটর এবং একটি ভালভ সহ একটি স্ট্যান্ডার্ড ইউনিট সেট।
ম্যানুয়াল clamping
তাপমাত্রা কুলিং সিস্টেম ছাড়া
এস সিরিজঃ
এই মেশিনে শুধুমাত্র একজন অপারেটর কাজ করতে পারে।
একটি পাম্প, একটি মোটর এবং একটি ভালভ সহ একটি স্ট্যান্ডার্ড ইউনিট সেট।
ম্যানুয়াল clamping
কোণ এবং প্লেট কাটার স্টেশনে স্বয়ংক্রিয় clamping সিস্টেম
তাপমাত্রা কুলিং সিস্টেম
ডি সিরিজ:
ডাবল ওয়ার্কিং লোহা শ্রমিক (যার মানে একই সময়ে দুই অপারেটর মেশিনে কাজ করতে পারে)
দুটি পাম্প, দুটি মোটর এবং দুটি ভালভ সহ হাইড্রোলিক ইউনিটের দুটি সেট।
কোণ এবং প্লেট কাটার স্টেশনে স্বয়ংক্রিয় clamping সিস্টেম
তাপমাত্রা কোলিং সিস্টেম
স্ট্যান্ডার্ড ফাংশনঃ
পাঞ্চিং; কোণ, সি-চ্যানেল পাঞ্চিং; এইচ-বিম পাঞ্চিং
কোণ কাঁচি; গোলাকার বার কাঁচি; বর্গক্ষেত্র বার কাঁচি; সমতল বার কাঁচি; কোণ মিটার কাঁচি
নট করা;
ঐচ্ছিক ফাংশনঃ
পাইপ নোটিং
পাইপ পাঞ্চিং
ব্রেক চাপুন
কোণ বাঁকানো
ব্যাসার্ধের কোণ
কোণারস
দ্বিপাক্ষিক ঘূর্ণন
কিছুই না।
সি-চ্যানেল জয়েন্টিং
আই-বিম শিয়ার
চ্যানেল শিয়ার
 |
|
প্যান্সিং স্টেশন
- বিভিন্ন পাঞ্চিং প্রয়োজনের জন্য একটি সম্পূর্ণ পরিসীমা punches এবং dies পাওয়া যায়।
- দ্রুত পঞ্চ টুলিং পরিবর্তনের জন্য দ্রুত পরিবর্তন রক্ষণাবেক্ষণ বাদাম সিস্টেম।
- দৃশ্যমানতা, নিরাপত্তা এবং ব্যবহারের সহজতার জন্য চিন্তাশীলভাবে ডিজাইন করা স্ট্রিপার।
- স্কেল এবং পরিমাপ স্টপ সহ একটি বড় ২ টুকরো টেবিল সমস্ত মডেলের জন্য স্ট্যান্ডার্ড।
- বিভিন্ন খোলার বিনিময়যোগ্য প্লেট সঙ্গে স্ট্রিপার বিপর্যয় হ্রাস করার জন্য সব মডেলের উপর স্ট্যান্ডার্ড
|
|
ফ্ল্যাট বার শেয়ারিং স্টেশন
- বিশেষভাবে মেশিনযুক্ত উপরের ব্লেড যাতে ন্যূনতম বিকৃতির সাথে একটি পরিষ্কার কাটিয়া দিতে পারে।
- নীচের ব্লেডের চারটি ব্যবহারযোগ্য কাটিয়া প্রান্ত রয়েছে।
- এঙ্গেল ফ্ল্যাঞ্জের উপর ভেরিয়েবল ডিগ্রি মিটার-কাটিং।
- সহজেই সামঞ্জস্যযোগ্য হোল্ড-ডাউন।
- সঠিক অবস্থানের জন্য গাইড সহ সমর্থন টেবিল।
|
|
|
এঙ্গেল শিয়ারিং স্টেশন
- কোন উপাদান ক্ষতি এবং ন্যূনতম বিকৃতি ছাড়া একক কাটিয়া।
- ৪৫ ডিগ্রি মিটার কাট করা সহজ এবং পরিষ্কার।
- চারটি ব্যবহারযোগ্য কাটিয়া প্রান্তের সাথে স্থির ব্লেড।
- ছোট বা বড় কোণে সর্বোত্তম ফলাফলের জন্য চলমান ব্লেডগুলিতে নির্বাচনযোগ্য কোণ ব্যাসার্ধ
|
|
বার শিয়ারিং স্টেশন
- বিভিন্ন আকারের বর্গক্ষেত্র বার শিয়ারিং এবং বৃত্তাকার বার শিয়ারিংয়ের জন্য একটি হোল্ড ডাউন।
- বেশিরভাগ মডেলের জন্য ঐচ্ছিক চ্যানেল এবং বিভাগ বার কাটার টুলিং উপলব্ধ। বিস্তারিত জানার জন্য স্পেসিফিকেশন চার্ট দেখুন।
|
|
|
নোচিং স্টেশন
- সমতল বার এবং কোণগুলির জন্য আদর্শ।
- সর্বোচ্চ নিরাপত্তা এবং দৃশ্যমানতার জন্য বৈদ্যুতিকভাবে সংযুক্ত নিরাপত্তা কার্ড।
- সঠিক অবস্থান নির্ধারণের জন্য স্টপ সহ পরিমাপ টেবিল অন্তর্ভুক্ত।
|
