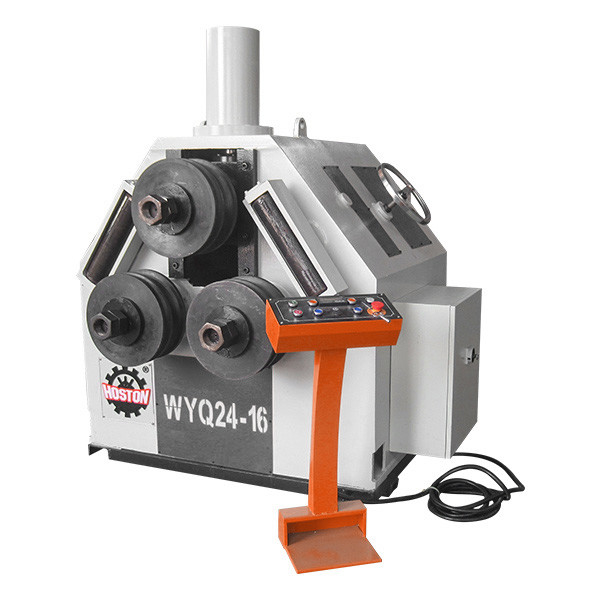

WYQ24 অর্ধ হাইড্রোলিক প্রোফাইল বাঁক মেশিন
WYQ24 সিরিজ হল অর্ধ-হাইড্রোলিক প্রকারের প্রোফাইল নমন মেশিন। এটি পেট্রল, রাসায়নিক, শিপইয়ার্ড, ধাতব কাজ এবং মেশিন উত্পাদন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়।একবার খাওয়ানো বাঁক এবং চেকিং বৃত্ত শেষ করতে পারেনদুইটি নীচের রোলার ফিক্সড, হাইড্রোলিক তেল ট্যাঙ্কের মাধ্যমে শীর্ষ রোলার উত্তোলন। তিনটি ড্রাইভ রোল, শক্তি হাইড্রোলিক মোটর থেকে আসে।সাইড গাইড রোলস অ্যাসমিট্রিক প্রোফাইল উচ্চ মানের বাঁক নিশ্চিতউন্নত এবং নির্ভরযোগ্য কাঠামো, ছোট ভলিউম এবং সম্পূর্ণ ফাংশন। এটি বর্তমানে বিশ্বের একটি উন্নত ধাতু গঠনের সরঞ্জাম।
প্রযুক্তিগত তারিখ | W24S(WY24-) | ||||||||||||
সর্বাধিক নমন প্রতিরোধের মডুলাস | 6 | 16 | 30 | 45 | 75 | 100 | 140 | 180 | 260 | 320 | 400 | 500 | |
বাঁকানোর গতি ((m/min) | 6 | 5 | 4 | ||||||||||
উৎপাদন সীমা ((এমপিএ) | S=250 | ||||||||||||
কোণ, অভ্যন্তরীণ বাঁক | সর্বাধিক বিভাগের আকার ((মিমি) | ৪০*৫ | ৭০*৮ | ৮০*৮ | ৯০*১০ | ১০০*১০ | ১২০*১২ | 140*16 | ১৫০*১৬ | ১৬০*১৬ | 180*14 | ২০০*১৮ | ২০০*২০ |
কোণ, বাইরের বাঁক | সর্বাধিক বিভাগের আকার ((মিমি) | ৫০*৫ | ৮০*৮ | ৯০*১০ | ১০০*১০ | ১২০*১২ | 140*16 | ১৫০*১৬ | ১৬০*১৬ | 180*14 | ২০০*১৮ | ২০০*২৪ | ২৫০*২৫ |
চ্যানেল, বাইরের বাঁক | সর্বাধিক বিভাগের আকার ((মিমি) | 8 | 12 | 16 | 20 | 25 | 28 | 30 | 32 | 36 | 40 | 45 | 50 |
চ্যানেল, অভ্যন্তরীণ বাঁক | সর্বাধিক বিভাগের আকার ((মিমি) | 8 | 12 | 16 | 20 | 25 | 28 | 30 | 32 | 36 | 40 | 45 | 50 |
প্লেট, সমতল বাঁক | সর্বাধিক বিভাগের আকার ((মিমি) | ১০০*১৮ | ১৫০*২৫ | ১৮০*২৫ | ২০০*৩০ | 220*40 | 250*40 | ২৮০*৫০ | ৩০০*৫০ | ৩৩০ * ৫০ | ৩৬০*৬০ | ৪০০*৭৫ | ৫০০*৭৬ |
প্লেট, উল্লম্ব বাঁক | সর্বাধিক বিভাগের আকার ((মিমি) | ৫০*১২ | 75*16 | ৯০*২০ | ১০০*২৫ | ১১০*৪০ | 120*40 | ১৫০*৪০ | 180*30 | 190*40 | ১৯০*৫০ | ২০০*৫০ | ২০০*৬০ |
টিউব বাঁকানো | সর্বাধিক বিভাগের আকার ((মিমি) | ৪২*৪ | ৭৬*৪।5 | ৮৯*৫ | ৮৯*৮ | ১১৪*৫ | ১৫৯*৫ | ১৬৮*৬ | ১৬৮*৮ | ২১৯*৮ | ২৪৫*৮ | ২৭৩*৮ | 323*10 |
রড বাঁকানো | সর্বাধিক বিভাগের আকার ((মিমি) | 38 | 52 | 62 | 75 | 85 | 90 | 100 | 110 | 120 | 135 | 150 | 160 |
বর্গক্ষেত্র বাঁকানো | সর্বাধিক বিভাগের আকার ((মিমি) | ৪৫*৩ | ৬০*৪ | ৭০*৪ | ৮০*৬ | ৯০*৮ | ১০০*১০ | 125*10 | 140*10 | ১৫০*১০ | 165*10 | ১৮০*১২ | ২০০*১২ |
